Τι προσφέρουμε:1) Καλός έλεγχος ποιότητας 2) Αρκετά ανταγωνιστικές τιμές 3) Τεχνολογικά προϊόντα αιχμής 4) Καλύτερη επαγγελματική ομάδα ηλεκτρονικών καταναλωτικών προϊόντων.5) Ευέλικτη επικοινωνία 6) Αποτελεσματική υπηρεσία OEM&ODM

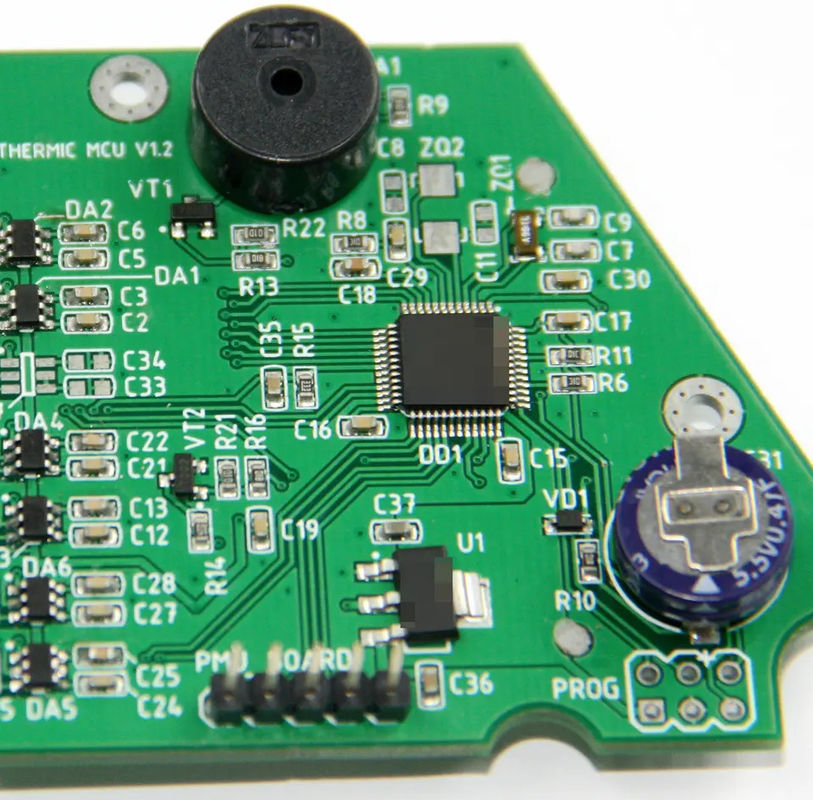

PCBA PCB Printed Circuit Board Assembly Gerber File BOM List Μία στάση PCBA PCB Circuit Board Custom PCBA PCB Board
| Τεχνική προδιαγραφή PCB | |||||
| Ποσότητα παραγγελίας | 1-500,000 | ||||
| Αριθμός στρώματος | 1,2,4,6, έως και 22 στρώματα | ||||
| Υλικό σανίδων | FR-4, υαλοειδές γυαλί, FR4 υψηλή Tg, συμβατό με το Rohs, αλουμίνιο, Rogers, κλπ. | ||||
| Τύπος PCB | Σκληρό, ευέλικτο, άκαμπτο-ελαστικό | ||||
| Σχήμα | Οποιοδήποτε σχήμα: ορθογώνιο, στρογγυλό, σχισμές, κοψίματα, περίπλοκο, ακανόνιστο, κλπ. | ||||
| Μέγιστες διαστάσεις PCB | 20 ίντσες*20 ίντσες ή 500 mm*500 mm | ||||
| Μονάδα: | 0.4~4.0mm | ||||
| Ανεπάρκεια πάχους | ± 10% | ||||
| Μοντέλο | 1/2ΟZ 1ΟZ 2ΟZ 3ΟZ | ||||
| Ανεπάρκεια πάχους χαλκού | ± 0, 25oz | ||||
| Μάσκα συγκόλλησης | Πράσινο, κόκκινο, λευκό, κίτρινο, μπλε, μαύρο, κλπ. | ||||
| Διάφρασμα μεταξιού | Λευκό, κίτρινο, μαύρο ή αρνητικό, κλπ. | ||||
| Διάμετρος οθόνης μετάξις | 00,006' ή 0,15 mm | ||||
| Εκτέλεση επιφάνειας | HASL, νικέλιο, ακατέργαστο χρυσό, ακατέργαστο κασσίτερο, ακατέργαστο ασήμι, OSP κλπ. | ||||
| Διάμετρος τρύπας τρύπας | 0.01'",025 χιλιοστών ή 10 εκατοστών | ||||
| Κόψιμο PCB | Κούρεμα, V-score, tab-route | ||||
| Ικανότητες συναρμολόγησης PCB | |||||
| Μικροδιαστημική σύνδεση SMT | 0201 mm | ||||
| Χώρος QFP | Στρίψιμο 0,3 mm | ||||
| Ελάχιστο. | 201 | ||||
| Ελάχιστο μέγεθος | 2*2 ίντσες ((50*50mm) | ||||
| Μέγιστο μέγεθος | 14*22 ίντσες ((350*550mm) | ||||
| Ακριβότητα τοποθέτησης | ±0,01 mm | ||||
| Ακριβότητα τοποθέτησης | Εφαρμόζεται η ακόλουθη μέθοδος: | ||||
| Ικανότητα τοποθέτησης | 0805, 0603, 0402, 0201 | ||||
| Χρόνος προετοιμασίας PCB (ήμερες εργασίας)) | |||||
| Μία, διπλής όψης | 4 στρώματα | 6 στρώματα | Πάνω από 8 στρώματα | ΔΕΑΑ | |
| Χρόνος προετοιμασίας δείγματος (κανονικός) | 4 έως 5 ημέρες | 6 έως 7 ημέρες | 7 έως 8 ημέρες | 10 έως 12 ημέρες | 10 έως 12 ημέρες |
| Χρόνος λήψης δειγμάτων (Γρηγορότερος) | 2 έως 3 ημέρες | 3 έως 5 ημέρες | 6 ημέρες | 6 έως 7 ημέρες | 12 ημέρες |
| Χρόνος προετοιμασίας μαζικής παραγωγής | 7 έως 10 ημέρες | 10 έως 14 ημέρες | 13-14 ημέρες | 16 ημέρες | 20 ημέρες |
| Χρόνος προετοιμασίας για τη συναρμολόγηση PCB | |||||
| Χρόνος προετοιμασίας δείγματος | Πίνακες PCB Fab + Συστατικά Προμήθειας + PCBA = 7 ~ 15 ημέρες ανάλογα με το επίπεδο δυσκολιών. | ||||
| Χρόνος προετοιμασίας μαζικής παραγωγής | Η κατασκευή PCB + προμήθεια εξαρτημάτων + PCBA = 14 ~ 28 ημέρες, ανάλογα με την ποσότητα και τα προβλήματα επιπέδου. | ||||
